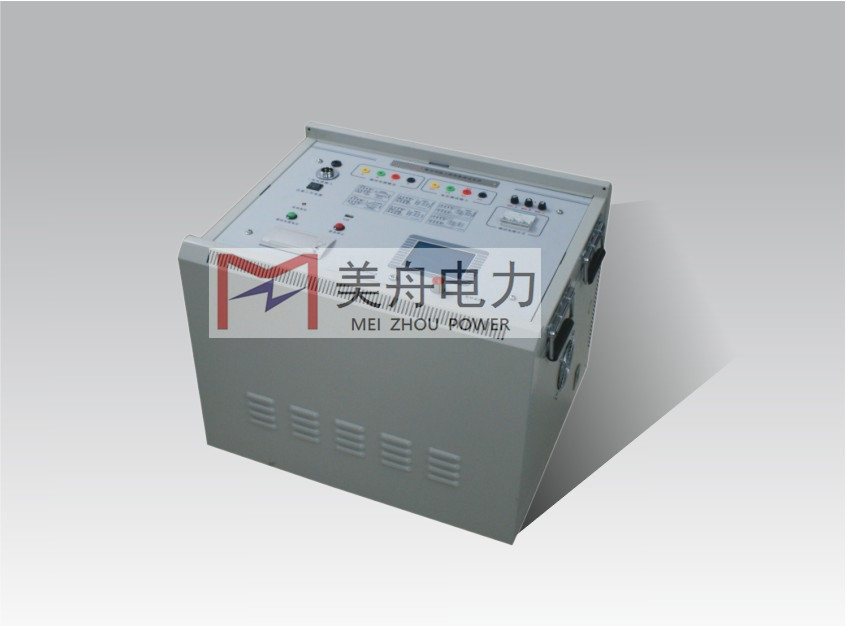

 產品展示 | >>一. 無功補償裝置（電容/電感）檢測>>MZ1000輸電線路工頻參數測試系統 |
|
|
|
 |
 |
 |
 |
|
一、產品特點：
1.快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，同時還可以測量線路間互感和耦合電容測量；
2.抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3. 外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4. 儀器以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5. 測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分半鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6. 測量精度高，儀器本身提供接近工頻的異頻電源（47.5Hz和52.5Hz），輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7. 解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題。
8.可以保存2048組測試數據，并能通過USB接口導出上位計算機進行數據管理及報告生成。
二、技術指標：
1、儀器供電電源：三相，～380V±10%，15A，50Hz （有效值）
2、儀器內部異頻電源特性
******輸出電壓：三相，～400V
******輸出電流：6.5A
輸出頻率 ：47.5Hz，52.5Hz
3、測量范圍：
電容 ：0.1～30μF；
阻抗 ：0.1～400Ω；
阻抗角：0.1°～360°；
4、測量分辨率
電容 ：0.01μF；
阻抗 ：0.01Ω；
阻抗角：0.01°
5、測量準確度：
電容：≥1μF時，±1%讀數±0.01μF；
<1μF時，±3%讀數±0.01μF；
阻抗：≥1Ω時，±1%讀數±0.01Ω；
<1Ω時，±3%讀數±0.01Ω；
阻抗角：測試條件：電流>0.1A
±0.3°（電壓>1.0V）,±0.5°（電壓:0.2V～1.0V）
6、抗干擾參數
抗靜電感應電壓：20KV
抗電磁感應電壓：450V
擴展抗電磁感應電壓：2KV
7、外形尺寸：長595×寬500×高530(mm3)
8、重量：75Kg
9、使用環境
環境溫度：15℃—+40℃
相對濕度：<90%
|
|
 |
 |
 |
 |
|
|
|
|
